ленной жидкости в них принимают не мтее t м/с, а в коллектора перед дюкером - не более скорости в дюкере.

В общесплавных системах канализации дюкеры должны укладываться не менее чем из двух труб, при этом диаметр одной из них предусматривается на пропуск расхода в сухую погоду с необходимыми скоростями.

В Москве освоен способ укладки дюкера одновременно из двух линий в подготовленную траншею в течение одной ночи без перерыва на реке судоходства и без разборки набережных.

Эстакады устраивают при пересечении самотечных коллекторов с оврагами. Эстакада по конструкции более проста, чем дюкер, и может одновременно использоваться как пешеходный мост (рис. 3.32). Эста-


Отметка мдер-мост хти

Отметка лот-сг труды

Расстовние


Рис. 3.32. Эстакада через овраг

а -продольный разрез; б - поперечный разрез; 7 -колодец; 2-труба; 3-подпорная стенка; -железобетонный сборный кожух; 5 - железобетонные опоры; 6 -подготовка под короб

када представляет собой мост на опорах, по которому проложен самотечный трубопровод из длинномерных металлических, железобетонных или асбестоцементных труб в утепленном коробе - футляре.

Эстакады устраивают из сборных железобетонных конструкций на железобетонных опорах или на сваях. Трубы укладывают в коробе на подкладках; их утепляют шлаком, минеральной шерстью, пористым бетоном, пенобетоном.

При укладке коллекторов по эстакадам диаметры труб, наполнение и скорости течения в них принимают такими же, как и у прилегающего участка коллектора. Трубам придают треб-уемый уклон.

На трубопроводе вместо колодцев устанавливают ревизии для прочистки труб, а перед эстакадой - аварийный выпуск с согласия органов санитарно-эпидемиологической службы. Расстояние между ревизиями принимают 50 м и более аналогично расстановке линейных смотровых колодцев (см. § 35). К выбору трассы эстакады предъявляются такие же требования, как и к выбору трассы дюкеров.

Напорные канализационные трубопроводы при пересечении рек и оврагов иногда подвешивают в утепленных коробах к пролетам существующих мостов.

Переходы под железными и автомобильными дорогами применяют: для дорог, проходящих в глубоких выемках, - дюкерные (рис. 3.33, а), а в остальных случаях - самотечные (рис. 3.33, б).

Переходы под железными и автомобильными дорогами I и И класса и магистральными городскими проездами проектируют в металлических или железобетонных футлярах, в непроходных и проходных туннелях. Металлические футляры прокладывают продавливанием при бестраншейной проходке. При пересечениях канализационными линиями электрифицированных железных дорог необходимо защищать металлнче-



ские трубы от коррозии. Трубопроводы под путями железных дорог и трамвайными путями допускается прокладывать без футляра или без туннеля: безнапорные линии - из напорных чугунных или железобетонных труб, а напорные - из стальных.

При трассировке переходов под автомобильными и железными дорогами необходимо предусматривать пересечение в местах с возможно меньшим числом железнодорожных путей и перпендикулярно им, а также обеспечивать бесперебойное движение транспорта и предохранение дороги от размыва при повреждениях труб.

150,59


/50,166

гМ,576

Lpen

7 г \

Lkok

Lnep


Рис 3 33. Переходы под железнодорожными путями

й - дюкером; б -в футляре, / - входная камера; 2 -дюкерные трубы; 3 -стул из железобетона; -основание под стул, 5-выходная камера; 5-ремонтный участок, 7 -футляр из стальных труб, * -самотечный коллектор; 5-приямок

На напорных трубопроводах под магистральными железными и автомобильными дорогами устанавливают колодцы с отключающими устройствами с обеих сторон перехода, а на самотечных - только с верхней стороны. Расстояние от колодца до крайнего рельса, бордюрного камня или подошвы насыпи принимается не менее 5 м, а до бровки выемки или водоотводных устройств - не менее 3 м.

Расстояние по вертикали от подошвы рельса железнодорожных путей или покрытия автомобильной дороги до верха трубы, футляра или туннеля следует принимать: при открытом способе производства работ- не менее 1 м; при закрытом способе производства работ путем продавливания или горизонтального бурения - не менее диаметра футляра или туннеля, но не менее 1,5 м; при щитовой проходке - не менее Диаметра щита.



проекты переходов под железными и автомобильными дорогами I и П категории необходимо согласовывать с органами министерств путей сообщения СССР или автомобильного транспорта и шоссейных дорог союзных республик.

Переходы дюкериого типа (см. рис. 3.33, а) под дорогами укладывают с соблюдением тех же условий, что и дюкеры под реками. В переходах предусматривают: повыщенные расчетные скорости течения, достаточные диаметр и число труб, надежный материал труб, незначительный наклон восходящего участка, аварийные выпуски и т. д.

Переходы самотечного типа (см. рис. 3.33, б) выполняют из труб того же диаметра, что и подводящий коллектор, с сохранением неизменных скоростей течения и степени наполнения. Канализационные самотечные

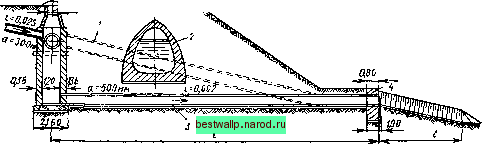

Рис. 3.34. Пересечение канализационных коллекторов различного назначения

i - существующий коллектор дождевой канализации; 2 - проектируемый коллектор производственно-бытовой канализации; 3 - проектируемый выпуск; 4--оголовок

переходы выполняют из стальных, чугунных и железобетонных труб. Типовые переходы разработаны для трубопроводов диаметром 150- 1000 мм.

Переходы под путями могут иметь следующие конструкции: а) труба без футляра (кожуха); б) труба в массивном стуле - бетонном, железобетонном с усиленным перекрытием (см. рис. 3.33, а); в) труба в футляре-кожухе (см. рис. 3.33, б); г) открытый лоток в галерее или туннеле, устраиваемый открытым способом или способом щитовой проходки.

Трубы в массивном стуле под железнодорожными путями укладывают при мелком заложении и открытом способе производства работ. Переход в виде трубы в футляре прокладывают способом продавливания стальной трубы-футляра в грунте под насыпью с помощью гидравлических домкратов или горизонтальным бурением (см. § 40). Внутренние диаметры футляров и непроходных туннелей при прокладке в них трубопроводов принимают: при открытом способе производства работ - на 200 мм более наружного диаметра трубопроводов; при закрытом способе производства работ в зависимости от длины перехода и диаметра трубопроводов - по указаниям главы СНиП III-A.11-70 «Техника безопасности в строительстве». При укладке в проходных туннелях расстояние от стенки трубы до внутренней поверхности ограждающих конструкций и стенок других, трубопроводов необходимо принимать не менее 200 мм.

Размеры проходного туннеля следует принимать с учетом возможности укладки и ремонта в них трубопроводов.

При неглубоком заложении коллектора работы проводят открытым способом с устройством обходного пути или моста из балок либо из рельсового пакета, уложенного на клетки из шпал.

Пересечение коллекторов с другими подземными сооружениями в плане должно быть перпендикулярным. Расстояние между коллекторами и другими подземными сооружениями, имеющими значительную
